Aluminium-Rapid-Tooling & Spritzguss Kleinserie

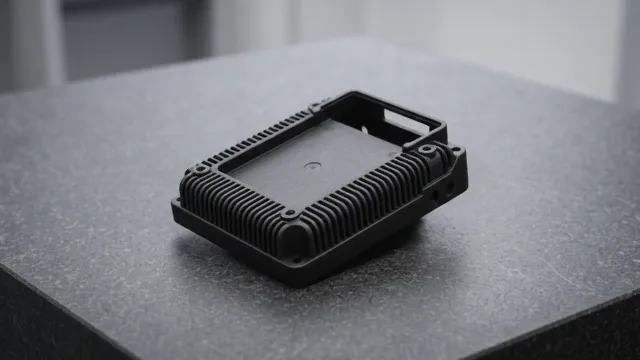

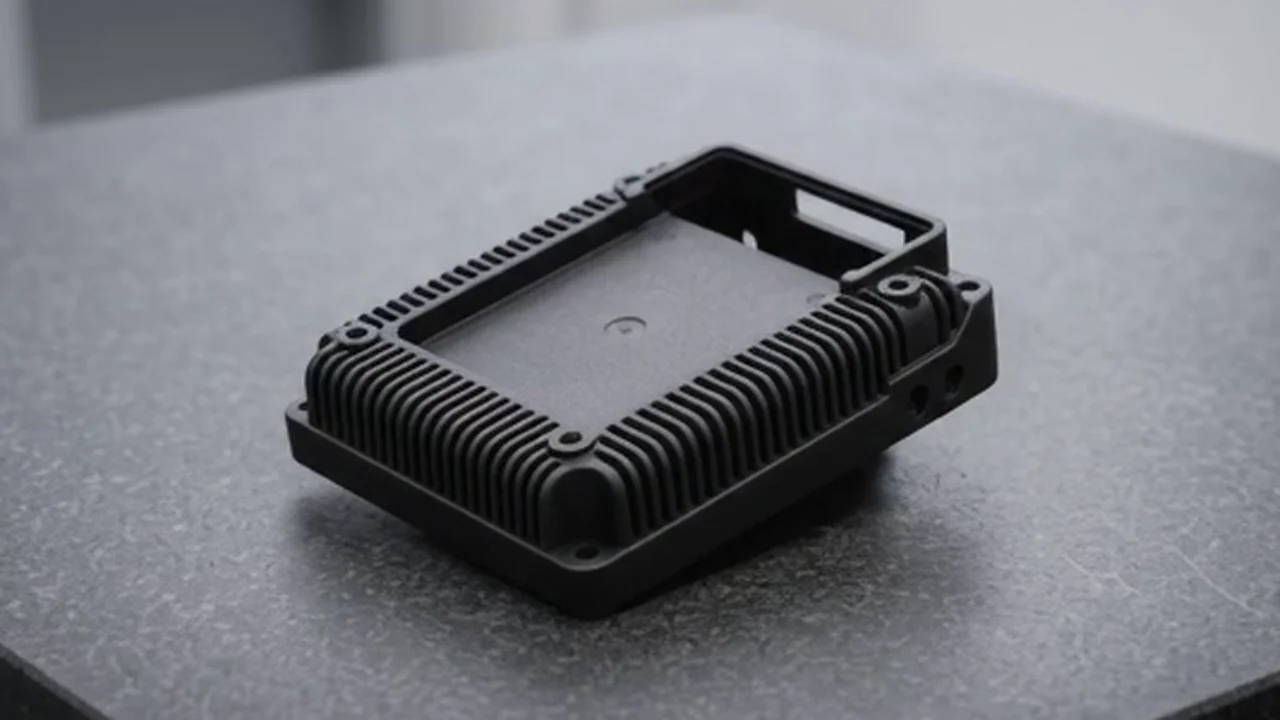

Vom 3D-CAD-Modell zur Vorserie, 0-Serie und Prototypenfertigung im Originalwerkstoff. Präzisions-Spritzguss Prototypen und Kleinserienwerkzeuge mit kurzen Lieferzeiten in 5–10 Werktagen in In-House Fertigung. Präzise Teilefertigung von kleinen Präzisionsteilen bis hin zu Großbauteilen mit einem Schussgewicht von bis zu 1.700 g (1,7 kg).
- ISO 9001:2015, Streiflichtscanner & KMM
- In-House Werkzeugbau (Vier-Augen-Prinzip)
- Hermle 5-Achs HSC Fräsen in Heimsheim
- ARBURG & Sumitomo-Demag bis 450t
3D-CAD-Daten direkt senden
Übermitteln Sie Ihre 3D-Datei (.STEP, .IGES). Unsere Werkzeugkonstrukteure erstellen zeitnah Ihr individuelles Angebot.
CAD-Datei hierher ziehen oder klicken
.STEP, .STP, .IGES, .STL (Max. 30MB)
In 8 Schritten komplett am Standort Heimsheim
Ein beispielhafter Projektablauf, der zu 100 % in unserer eigenen Fertigung bei Stuttgart durchgeführt wird.
1. Anfrage
Übermittlung Ihrer *.step Datei, Ziel-Stückzahl und Materialwunsch. Auf Wunsch Unterstützung im Workshop.
2. Angebot & Herstellbarkeit
Qualifizierte Herstellbarkeitsanalyse, Entformungskonzept und zeitnahes Festpreisangebot.

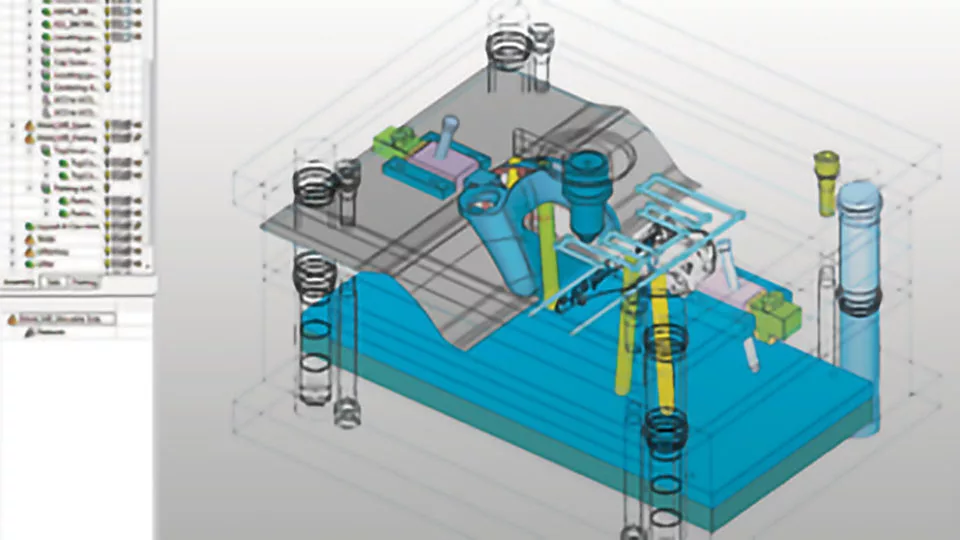

3. Werkzeugkonstruktion
Entwicklung des Werkzeugkonzepts im CAD. Absicherung vor Fertigungsstart nach dem Vier-Augen-Prinzip.

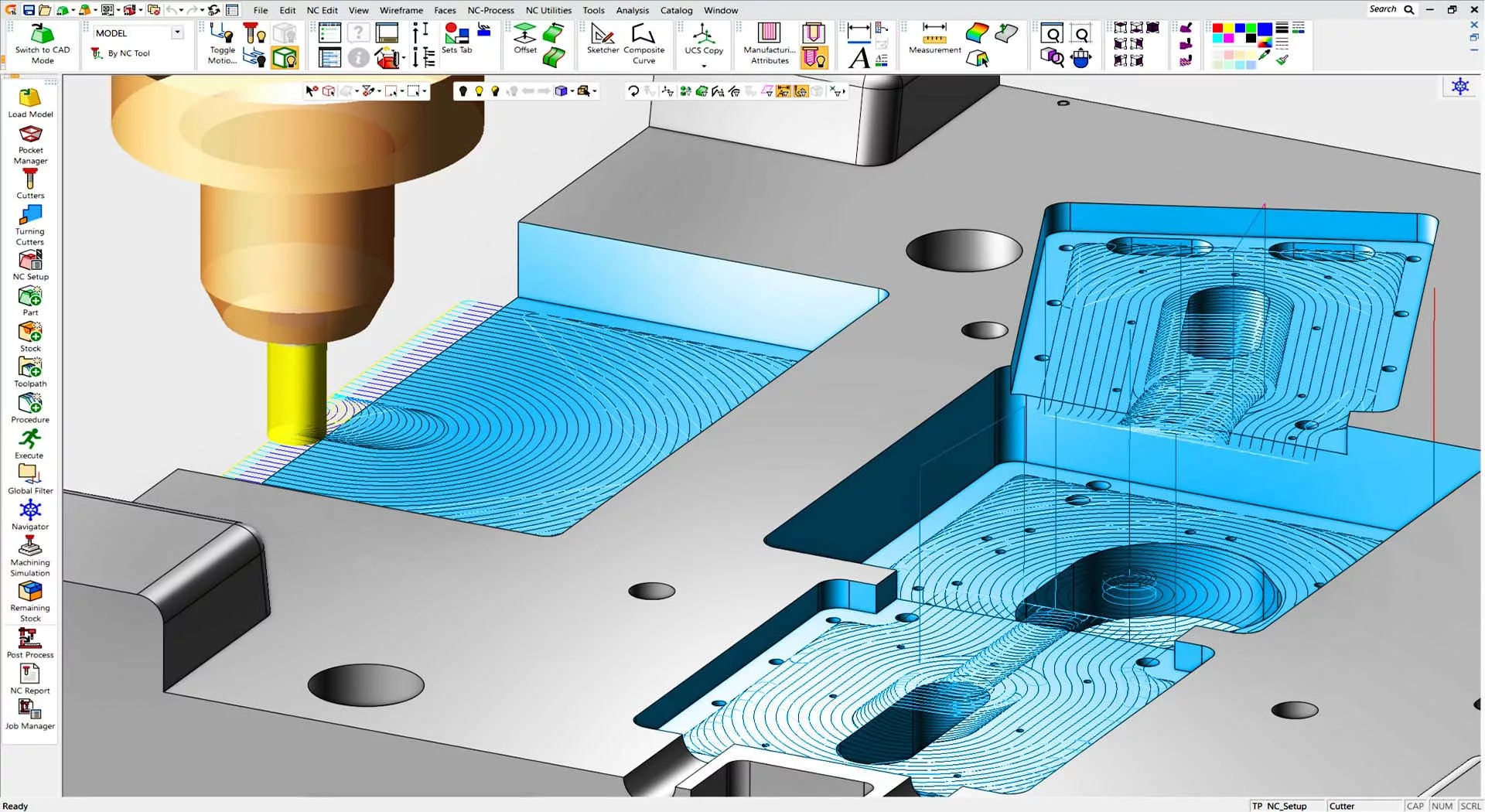

4. CAD/CAM Fräsprogrammierung
Cimatron-Programmierung kosteneffizienter Frässtrategien für unsere 3- bis 5-Achs Bearbeitungszentren.
5. Werkzeugbau

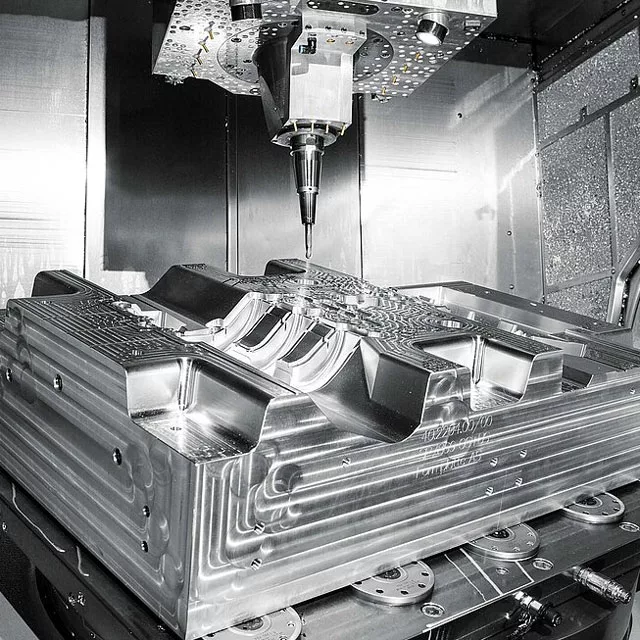

HSC-Fräsen der Alu-Formeinsätze auf Hermle Zentren, Einpassen von Auswerfern, Schiebern und Touchieren.
6. Teilefertigung
Abspritzung im Technikum auf ARBURG & Sumitomo-Demag Anlagen im Originalgranulat.
7. Messlabor

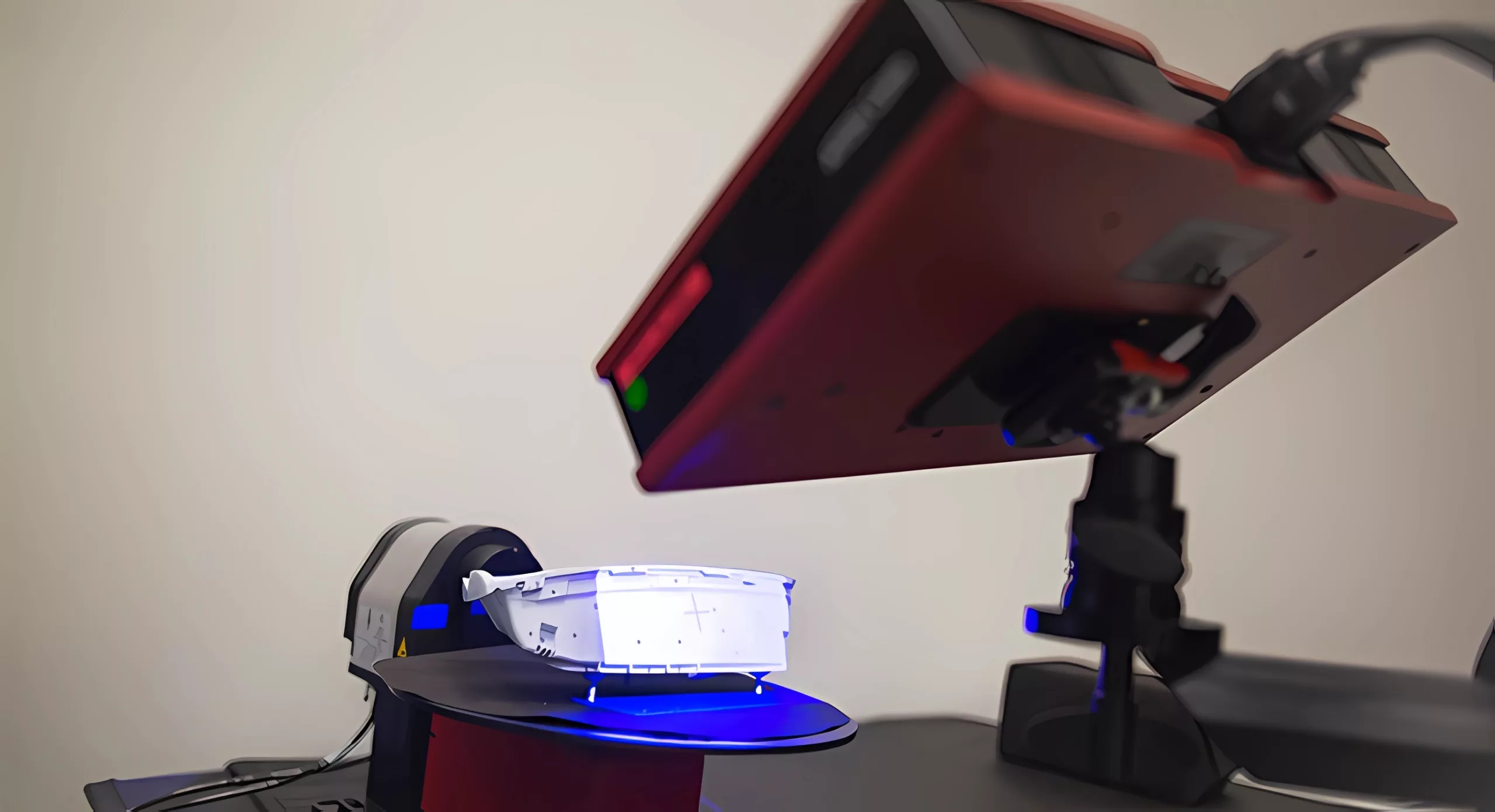

Optische Streiflichtprojektoren, taktile Zeiss 3D-KMM und VDA EMPB Erstmusterprüfberichte.
8. Teilefinish & Versand
Fachgerechte Angussabtrennung, Nachbearbeitung und sichere Verpackung für den pünktlichen Versand.

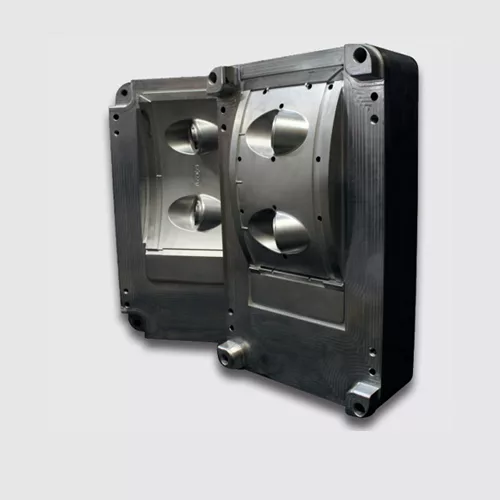

Serien-Stahlwerkzeug vs. cirp Aluminium-Rapid-Tooling
Aluminium bietet eine hervorragende Wärmeleitfähigkeit und lässt sich auf unseren Hermle 5-Achs-Zentren bis zu 4-mal schneller zerspanen als gehärteter Stahl. Das bringt massive Kostenvorteile für Ihre Erprobungs-, Vorserien- und Kleinserienphase.
| Kriterium | Serien-Stahlwerkzeug | cirp Rapid Tooling (Alu) |
|---|---|---|
| Fertigungszeit | 8–16 Wochen | 1–2 Wochen (5-10 Werktage) |
| Werkzeugkosten | Hoch (100%) | Bis zu 70% Ersparnis |
| Werkstoff im Bauteil | Original-Seriengranulat | 100% identisches Seriengranulat |
| Standzeiten & Stückzahl | > 50.000 Stk. | 1.000 Stk. garantiert bis zehntausende Teile |
Ihr Stückzahl-Rechner & Branchenstandards
Ermitteln Sie mit unserer interaktiven Entscheidungshilfe das optimale Fertigungskonzept für Ihre Losgröße und entdecken Sie unsere branchenspezifischen Qualitätsstandards.

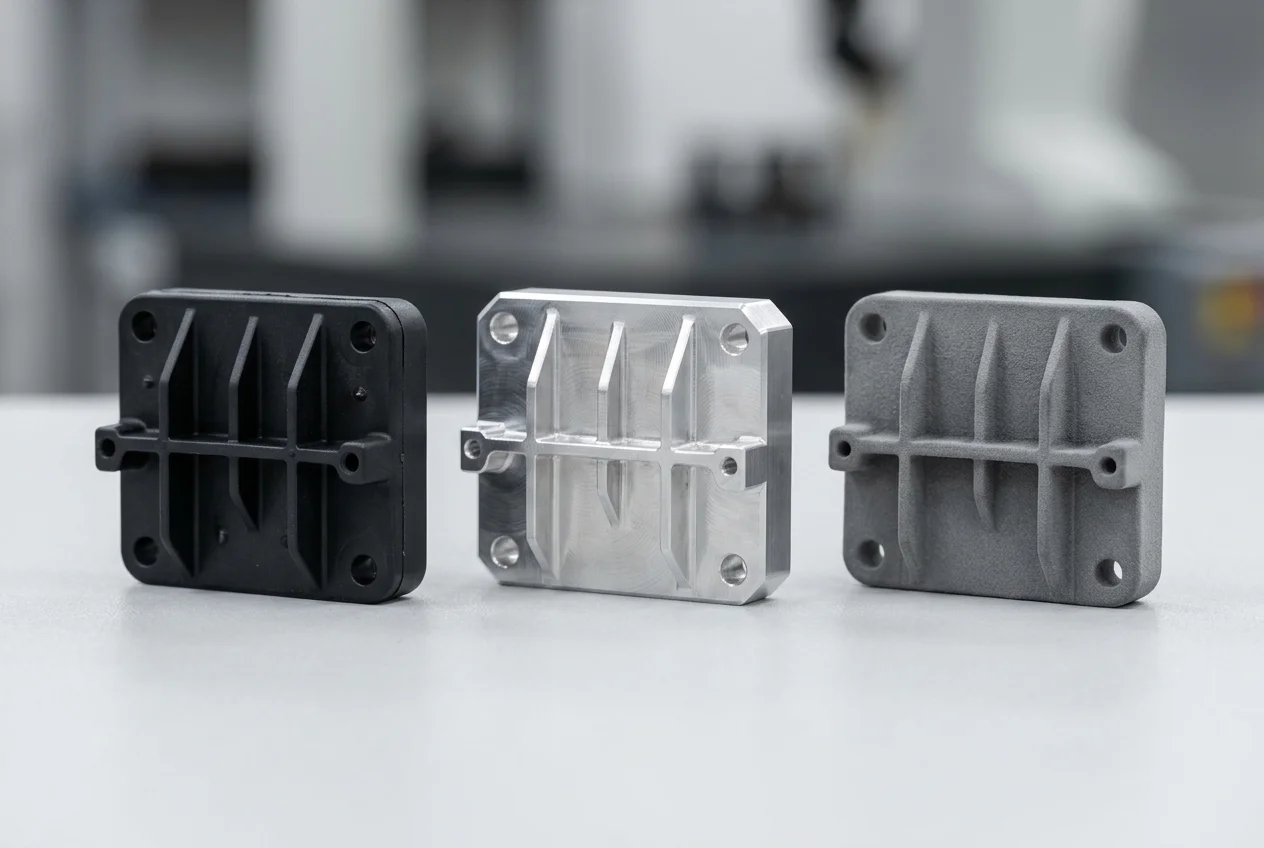

Stückzahl- & Verfahrens-Rechner
Prototypen & Vorserien nach VDA-Standards
Präzisions-Spritzgussteile für Erprobungsträger, Interieur- & Exterieurkomponenten. Zertifizierte Erstmusterprüfberichte (EMPB nach VDA Stufe 0/1/2), taktile Zeiss 3D-KMM und optischer GOM Streiflichtscanner direkt im In-House Messraum Heimsheim.

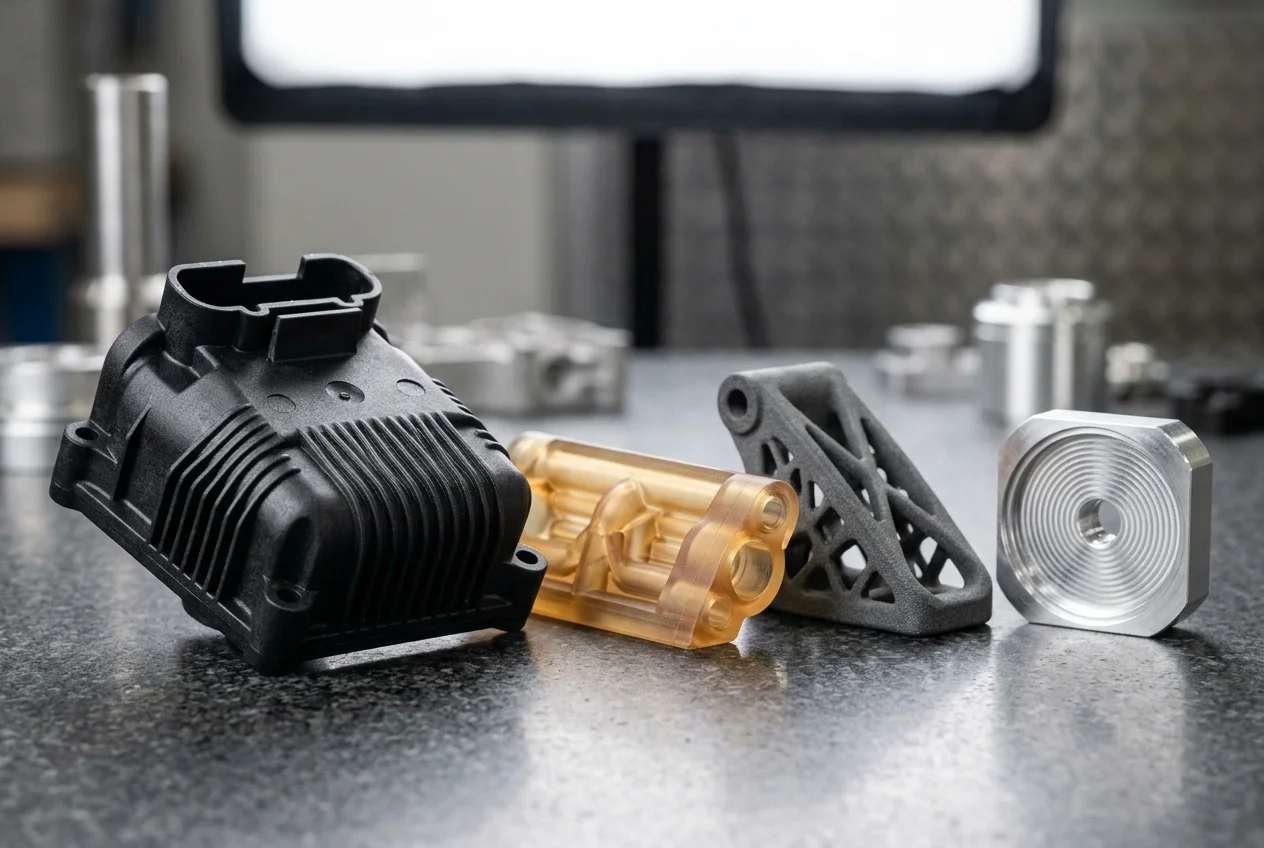

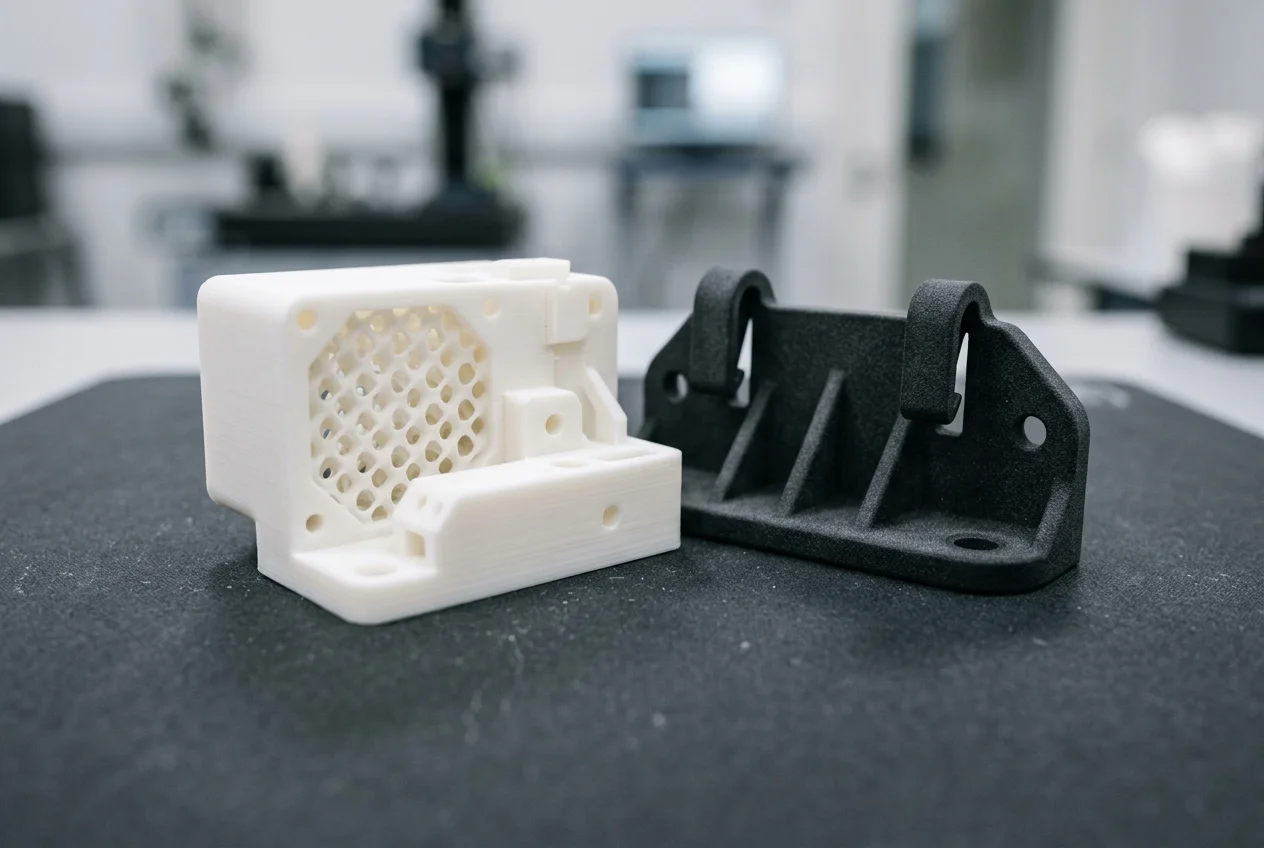

Funktionsprototypen: PEEK, PA66-GF30, POM
Fertigung hochbelastbarer Bauteile aus technischen Kunststoffen und Hochleistungsthermoplasten mit Glasfaser- und Kohlefaserverstärkung (PEEK, PA66-GF30, POM, PC, ABS, TPE) für anspruchsvolle thermische und mechanische Einsätze im Seriengranulat.
Häufig gestellte Fragen
Wir verarbeiten präferiert STEP (.step/.stp) und Parasolid (.x_t). Auch IGES und STL werden unterstützt. Für eine präzise Aufwandsschätzung sind 3D-Volumenkörperdaten (STEP) optimal.
Dank unserer Sumitomo-Demag IntElect 450 Spritzgießmaschine mit 450 Tonnen Schließkraft fertigen wir Bauteile mit einem Schussgewicht von bis zu 1.700 g (1,7 kg) im Originalwerkstoff.
In unserem klimatisierten Messlabor erstellen wir Erstmusterprüfberichte (EMPB) angelehnt an VDA Stufe 0, 1, 2 oder nach Ihren individuellen Prüfplänen mit 2× Streiflichtprojektoren (Carl-Zeiss-Suite) und taktiler Zeiss-KMM. CT-Scans führen wir über einen qualifizierten externen Partner durch.

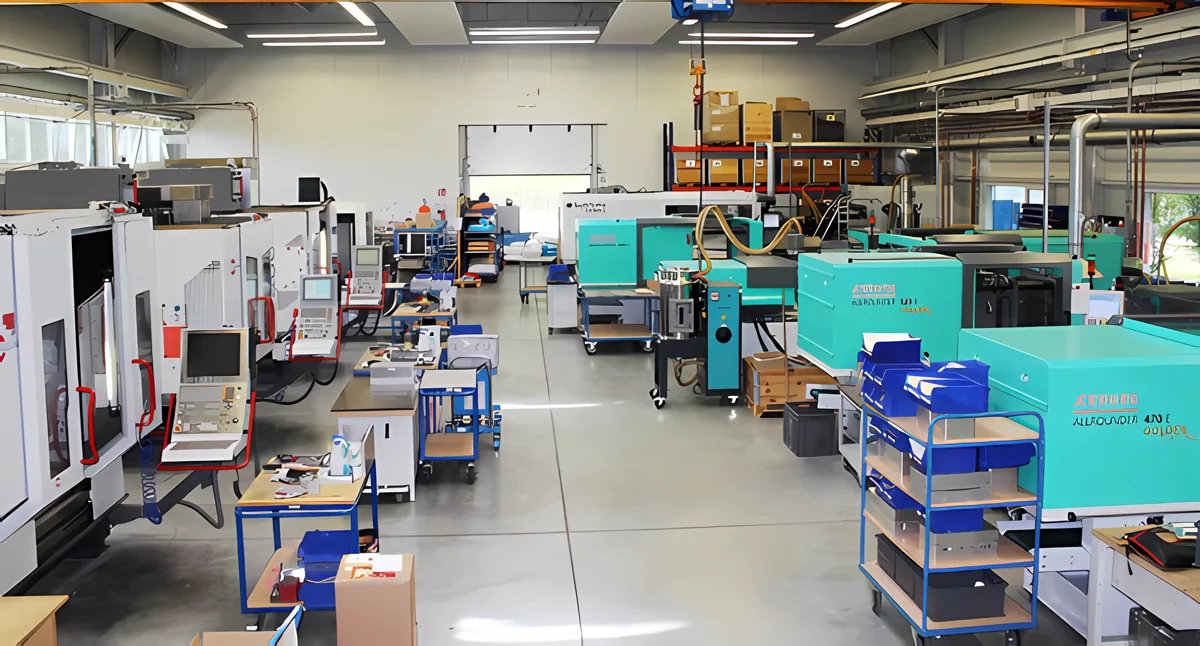

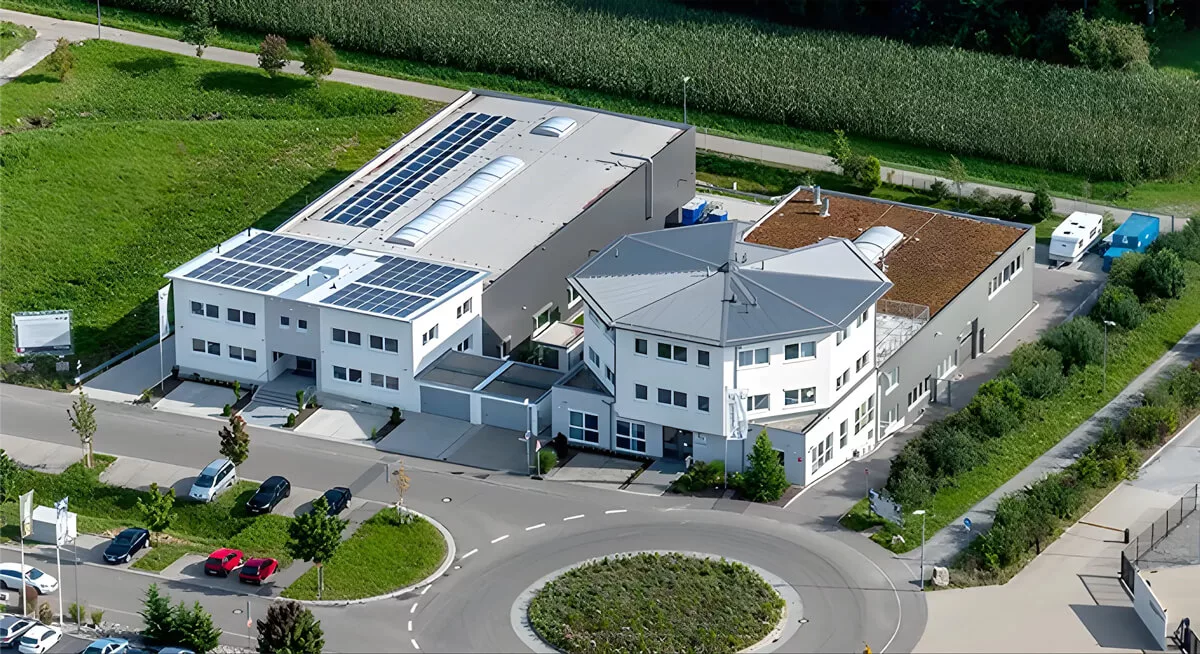

Eigene Fertigung in Heimsheim bei Stuttgart
Die cirp GmbH bündelt unter dem Geschäftsbereich Rapid Tooling die gesamte Erfahrung aus über 30 Jahren Werkzeugbau und Kunststofftechnik. Wir sind kein Zwischenhändler: Alle Aluminium-Formeinsätze zerspanen wir auf Hermle 5-Achs-Zentren im eigenen Werkzeugbau in Heimsheim.
Erfahren Sie mehr über die cirp GmbH auf cirp.de →Qualitätsmanagement & Messlabor

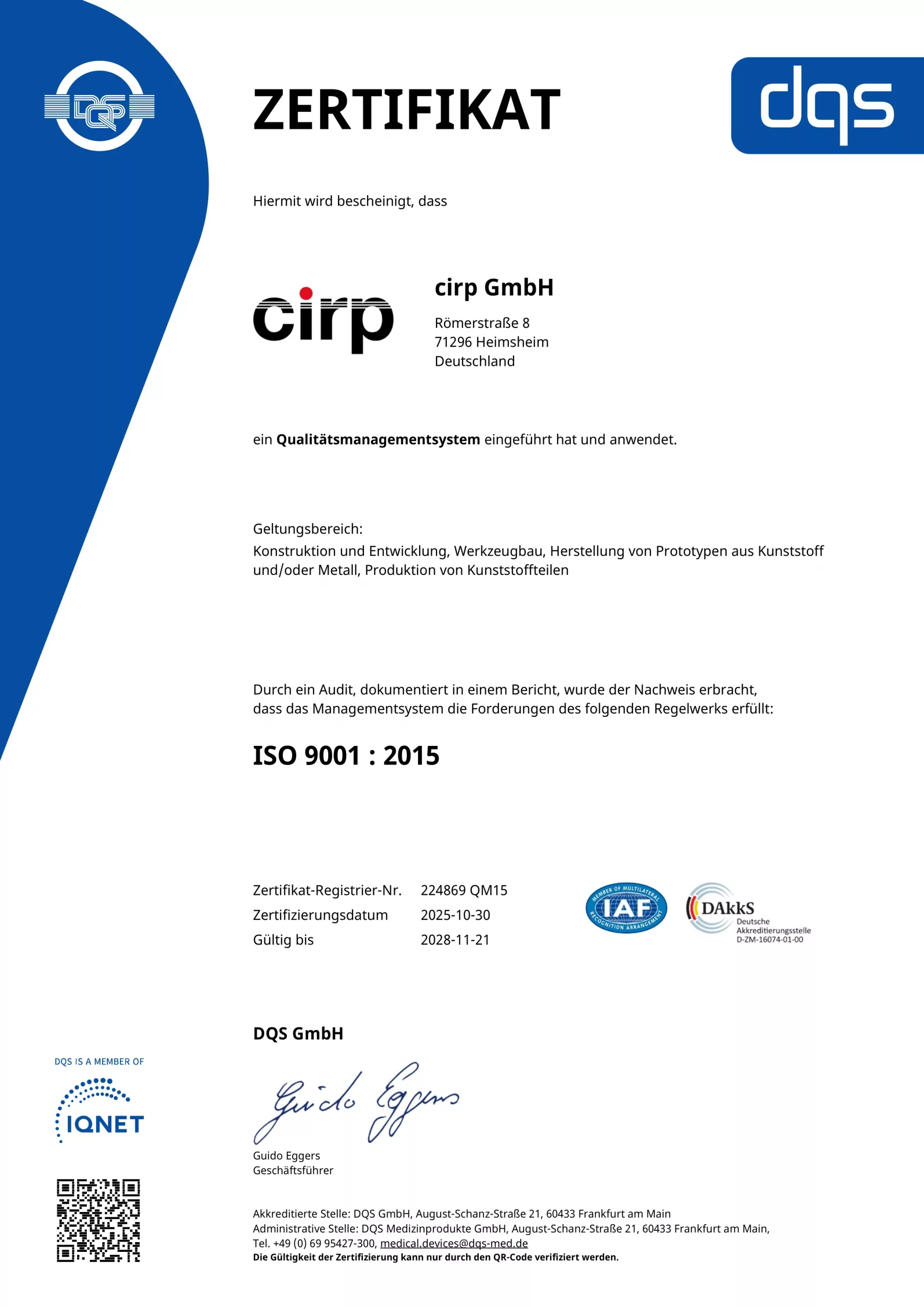

Zertifiziert nach ISO 9001:2015 (erstmals 2000, rezertifiziert 2025).
Hauseigenes Messlabor mit 2× Streiflichtprojektoren (Carl-Zeiss-Suite), taktiler Messmaschine und Rauheitsmessgerät für Erstmusterprüfberichte (EMPB nach VDA Stufe 0/1/2). CT-Scans über qualifizierten externen Partner.
